超高频发卡器

HY-2105G

一、 性能参数

v    标准USB-UART通讯进行读写卡

v    免驱进行读卡

v    通讯接口：USB-UART ，免驱USB

v    串口通讯接口：波特率支持 9600、19200、115200(默认)、460800可选；

v    USB接口：USB2.0全速接口

v    整机供电：USB供电（功率容量不小于5W）

二、 环境条件

v     工作温度： -20℃～+70℃

v     储存温度： -40℃～+85℃

v     工作湿度： 10％～95％RH无冷凝

v     供电方式： USB供电

三、产品物理属性

产品尺寸： 150mm x 100mm x 19mm

重量：0.5kg

三、  接口示意图

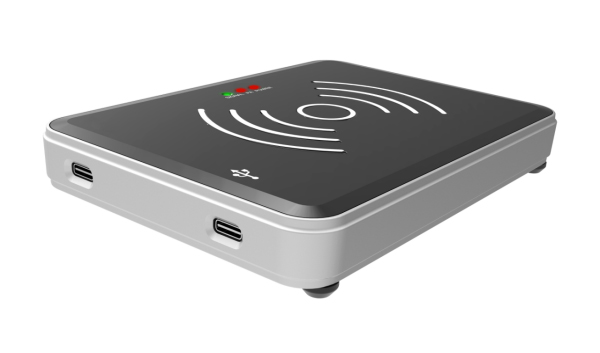

                          图1  接口示意图

图2  主板正面接口示意图

图3  主板背面接口示意图

四、  接口定义说明

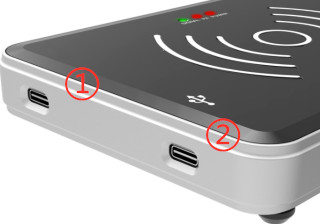

①接口：USB-UART的通讯接口（供电和USB通讯）

②接口：USB通讯接口（供电和USB通讯（免驱））

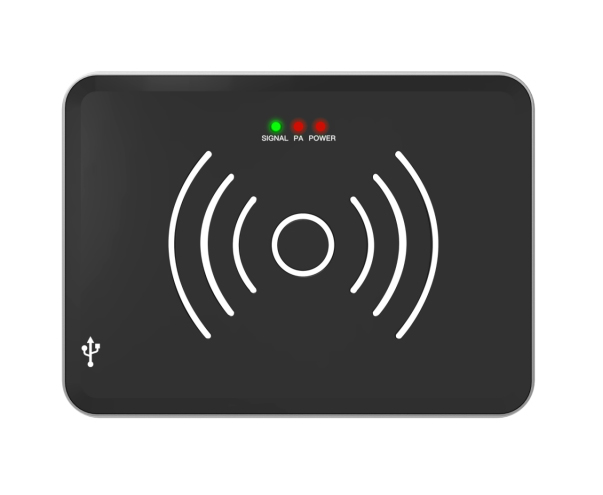

灯的指示：

POWER为电源灯（上电常亮红色）

PA为工作状态灯（每工作一次亮红色）

SIGNAL为指示灯（没工作一次读到标签亮蓝色）
