社区车辆管理建设方案

一、项目背景

随着社会发展，交通的便利性的提升，电动车由于其快捷、经济适用的优点，受到广大人民群众青睐。但因缺乏有效的管控手段，电动车安全问题日益突出，被盗案件高居不下；电动车入户充电也为人民群众的生命安全带来隐患。怎样科学的管控人民群众的财产和生命安全，为群众提供一个安全可靠的用车环境其重要性也显现出来。

二、项目目标

本项目主要目标在于解决社区电动车安全使用问题。主要目标在于：

①解决电动车停放在小区中的防盗问题。此问题可细分为两种：其一、电动车停放车库的防盗管理问题。其二、电动车暂时停放街边防盗管理问题。

②解决小区电动车入户充电可能存在的安全隐患问题；

三、方案介绍

电动车防盗系统由RFID发射器（以下简称 车卡和 人卡）和RFID采集器配合大数据平台、用户手机端（APP或公众号）组成：

1、路边停放车辆防盗其原理为：小区出入口安装采集器，每台电动车安装防盗车卡，用户持有人卡，车卡和人卡通过平台进行绑定使用。

2、正常情况下，用户持有车卡和人卡经过，采集器采集到卡片信息上传服务器，服务器确定信息一致进行放行。

3、异常情况下，即车辆被盗时，小偷没有车主人卡，当车辆经过采集基站时只能采集到车卡信息，此时基站上传数据到平台，平台进行对比发现无人卡信息。此时平台将产生报警信息，报警信息通过APP或公众号传输给车主，提醒车主车辆被盗。车主接收到信息进行确认报警。

4、车库停放车辆防盗其原理为：车库安装采集器，车辆安装车卡，车主手持人卡。

5、正常情况下，车主用车完毕入库停车，并使用手机进行软件锁车，此时采集器实时采集车辆信息。当用户手持车卡进入车库，开车离开采集器范围，采集器将采集到人卡车卡信息上传平台进行对比即可放行。

6、异常情况下，即车辆被盗时，小偷没有车主人卡，当车辆被开走时，采集器不能采集到车辆信息，当超过10s不能采集到车辆信息时。此时平台将产生报警信息，报警信息通过APP或公众号传输给车主，提醒车主车辆被盗。车主接收到信息进行确认报警。

7、车辆入户管理的管理原理：在每户大门入口处安装室内管理采集器，电动车电池上安装车辆管理标签，当车主携带电池进入室内时，采集器采集到车卡标签信息，此时采集器将发出警告音提醒车主，禁止携带电池入室充电。同时采集器将数据上报平台，平台将数据推送到小区管理处提醒管理人员进行管控。

8、电动车标签防拆除原理：标签使用物理防拆类标签，基站覆盖整个小区，正常情况标签安装在电池上防拆开关处于关闭状态，此时防拆位数据为固定值。异常情况当标签被拆除，此时标签的防拆位变化，当标签在采集器范围内被拆除，采集器将数据上报平台。平台推送给管理人员进行管控。

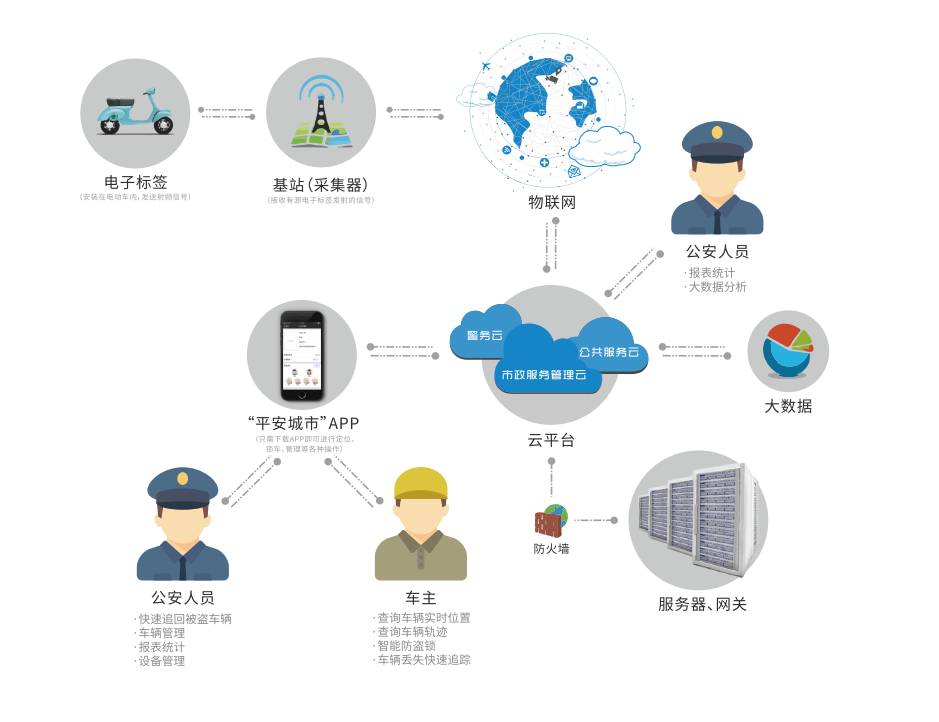

四、系统组网方式

五、防盗基站安装场景应用：

1、小区大门防盗管理：

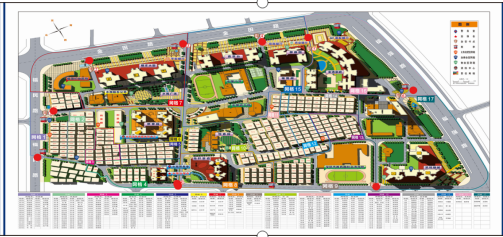

如上图：在小区的9个出口（标识红圈位置）分别安装采集基站，基站采集范围设定为小区内读取距离30m内，小区街道采集范围100m，当被盗车辆经过门口时将被快速采集到车辆信息传入平台进行对比，并报警。如此就可以保证车辆出小区时的监管。

2、停车库防盗管理

如上图：在停车库靠中间位置安装MR7901 采集器，设置采集区域直径50m，当电动车停入车库并锁车，采集器实时采集车卡信息，当车卡未解锁离开读卡区域，且无人卡的情况下进行报警信息推送。

3、电动车入户管理

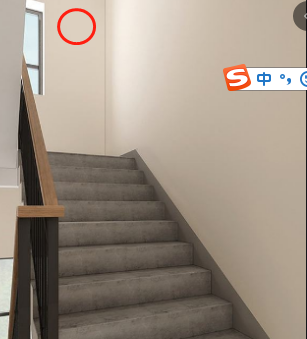

    如上图：在入户的大门楼梯间处（离大门2-3m）位置安装圆盘吸顶采集器，设置采集器读取距离5m，此时当车主携带电动车电池进入室内时将被采集器采集到车辆信息，系统发出警告并上报平台进行管理。

六、产品硬件介绍

有源电子标签：车卡	材质：ABS 尺寸：40*40*15 信号调制方式：GFSK 通信速率：1Mbit/s 工作频率：2440MHz 输出功率：7dbm 防拆功能：物理防拆 2.4G有效识读距离最远可达200米以内(与读写器和天线有关，软件可以设置) 使用寿命：3年
有源电子标签：人员卡	材质：ABS 尺寸：40*40*15 防护等级：IP67 信号调制方式：GFSK 通信速率：1Mbit/s 工作频率：2440MHz 输出功率：7dbm 2.4G有效识读距离最远可达300米以内(与读写器和天线有关，软件可以设置) 使用寿命：3年

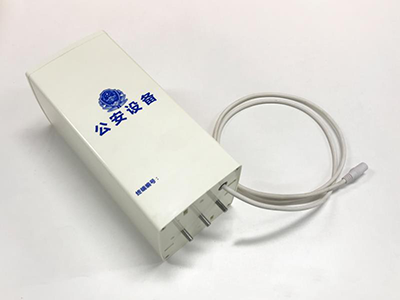

小区门口采集设备：	材质：ABS塑料 尺寸：230*106*106mm 接口类型：电源接口 传输方式：GPRS 2G/4G、蓝牙（仅调试使用） 证书：无线核准证、进网许可证 防护等级：IPX5 额定功率：小于4W 产品特点： 1、双极化定向天线，实现最远400米定向识读，单个方向可调节。 2、停电告警，内置停电缓冲电源能及时上报停电信息。 3、远程管理：可通过TCP/IP和GPRS实现参数配置、远程升级等设备管理 4、蓝牙BLE4.0无线连接，方便进行设备参数配置 5、高可靠性：防淋雨，防雷，防台风 6、安装操作便捷

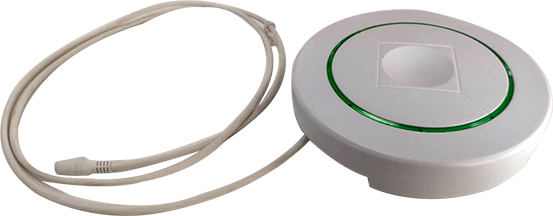

一体化室内阅读器	材质：ABS  白色 尺寸：φ168*51.5mm 信号调制方式：GFSK 通信速率：1Mbit/s 工作频率：2440-2483MHZ 最大接收灵敏度：-90dbm 传输方式：GPRS或4G 工作电流：300mA 额定电压：DC12V

七、室外设备现场基站安装

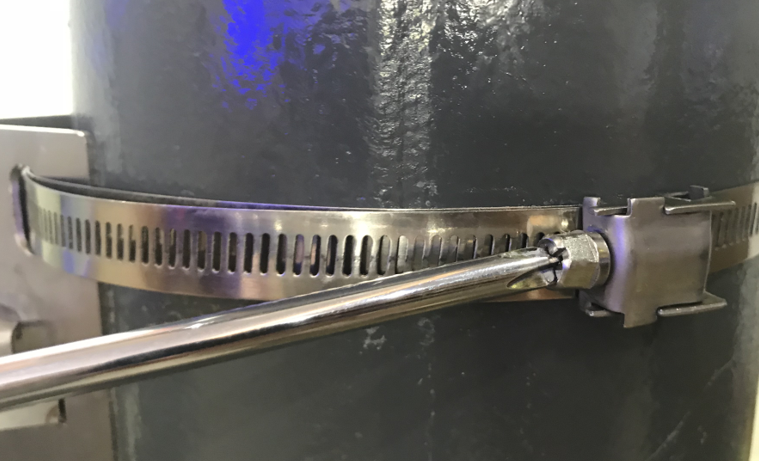

     在设备安装杆上确定安装高度后（建议安装高度4米左右），使用不锈钢抱箍固定到电线杆上，确定好最终的高度与方向以后，使用螺丝刀紧固好抱箍，如图1所示：

（图1）

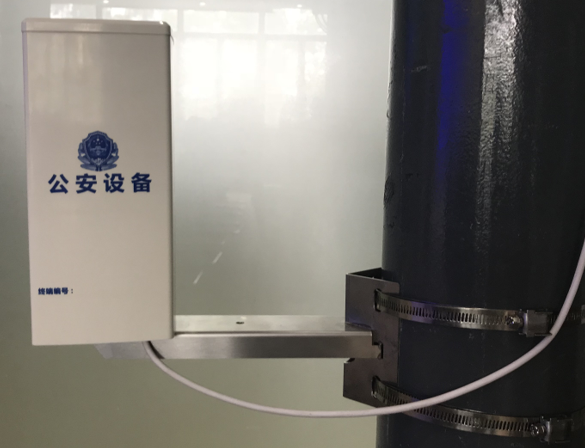

安装主机到固定支架上，最终如图2所示 ：

（图2）

电源适配器AC 插头插入电箱电源插孔，从主机底部观察孔位置查看设备状态LED 指示灯，确认设备正常工作以后把电源适配器以及电源线整理好一起放入到电箱里面，锁上电箱门，整理安装现场卫生结束安装工作。

八、一体化室内设备现场安装

选定位 置后，使用直径φ6.5的钻头在天花板上钻一个3cm深的孔，将固定座通过自攻螺钉锁在固定柱上。

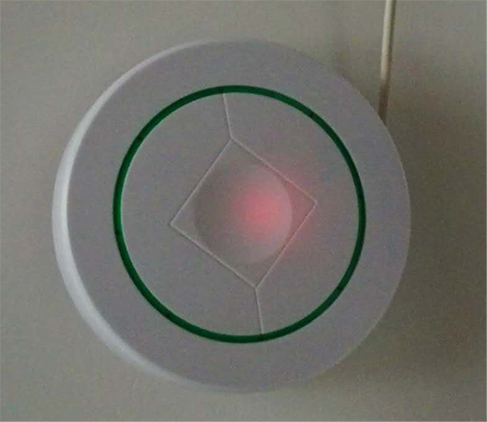

                       安装完成图

九、常见故障及排除办法
